Specifikationer

Klik på komponenter i blå for at læse mere om dem…

Liste over hardware komponenter:

  • ATmega16 mikrocontroller – datablad
  • 20×4 digit display

 Stepmotor

  • 4 x 330 Ω SMD modstand
  • 4 x 470 Ω SMD modstand
  • 4 x rød LED
  • 4 x 1k2 Ω SMD modstand
  • 4 x Optokobler PC357
  • 2×5 pinhead connector
  • ULN2803 forstærkerenhed
  • 1 x 2 polet skrueterminal
  • 2 x 3 polet skrueterminal

KLIK HER FOR EN DEMONSTRATION AF BOARDET

DC-motor

Software-specifikationer

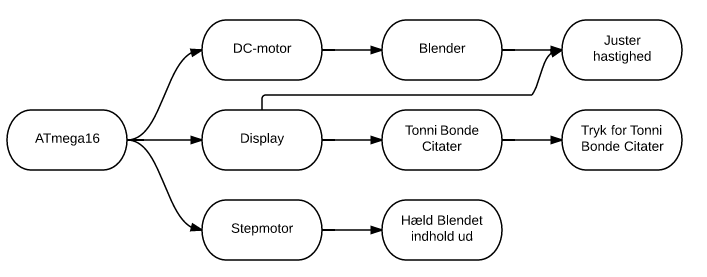

Dette flowchart viser opbygningen af vores system. Klik på billedet for at åbne en side hvor du kan se koden bag de forskellige dele…

software_flowchart

Følg med i arbejdet:

18/12-14: Vi har i dag testet H-broen til at kontrollere DC-motoren til at drive selve blenderen. Det ser ud til at vi skal bruge andre transistorer, som er spændingsstyret i stedet for strømstyret.

Vi har brug for en kraftigere stepmotor, ellers kan den ikke løfte blenderglasset.

17/12-14: Vi har bygget et nyt design af H-broen til styring af DC-motoren. Dette gang med 6 transistorer.

16/12-14: Vi har testet vores H-bro uden positivt resultat. Da vores motor kun skal køre 1 vej har vi også prøvet os frem med kun 1 transistor, men den er ikke glad for PWM-signalet.

Tonni Bonde giver nu gode råd på vores display!

15/12-14: Stepmotor-boardet + software er gjort færdigt! Nu kan vi styre vores hælde-funktion vha, knapperne på boardet.

Konstruktion af H-board til styring af DC-motor påbegyndt.
